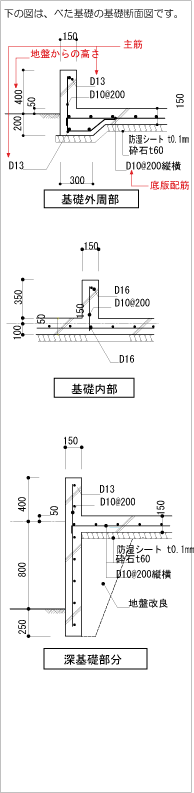

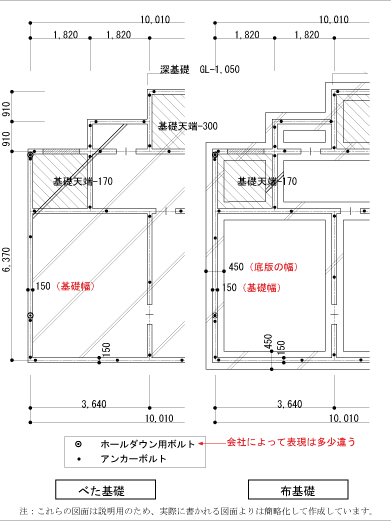

 かし保険の現場検査があるので、作成必須の図面です。 基礎の形状やアンカーボルト、ホールダウン用のボルトの位置などが書かれているのが基礎伏図（きそぶせず）。 基礎の断面形状な配筋の種類やピッチを書いているのが基礎断面図（きそだんめんず）です。 建築基準法に則った基礎断面や配筋であるのか。耐力壁の直下に基礎が設けられているか。アンカーボルトの位置が適切であるか。ホールダウン用のボルトが計算された場所に入っているか等がポイントとなります。 注：以前は基礎伏図も書かず、平面図だけで基礎工事をしていたケースもありましたが、今はかし保険の現場検査があるので、どの会社も基礎伏図は作成しています。 ただ、アンカーボルトやホールダウンの位置はかし保険の検査対象外のため、記載せず施工してしまう会社もあるようです。  |
 |
|
